ホースを使用した災害時の早期水道復旧

近年、台風や地震などの激甚災害が頻発しており、多くの被害が出ております。　
弊社では、スーパーアクアダクトホースを使用した、断水時の新たな早期復旧方法を提案致します。

スーパーアクアダクトホースを使用して、カリフォルニア州の大地震（1989年）時に水道供給を３時間以内に復旧させた実績があります。　スーパーアクアダクトホースは、材質がペットボトルと同等と評価されておりますので飲料水の送水に適しており、実際に食品を取り扱う工場などでの採用実績もあります。　震災時には、損害を受けていない配管部分から取水し、破損個所をバイパスして配管網を継続使用できるようにしたり、避難所や個々の家庭に応急的に繋ぐなどで早期復旧が可能です。

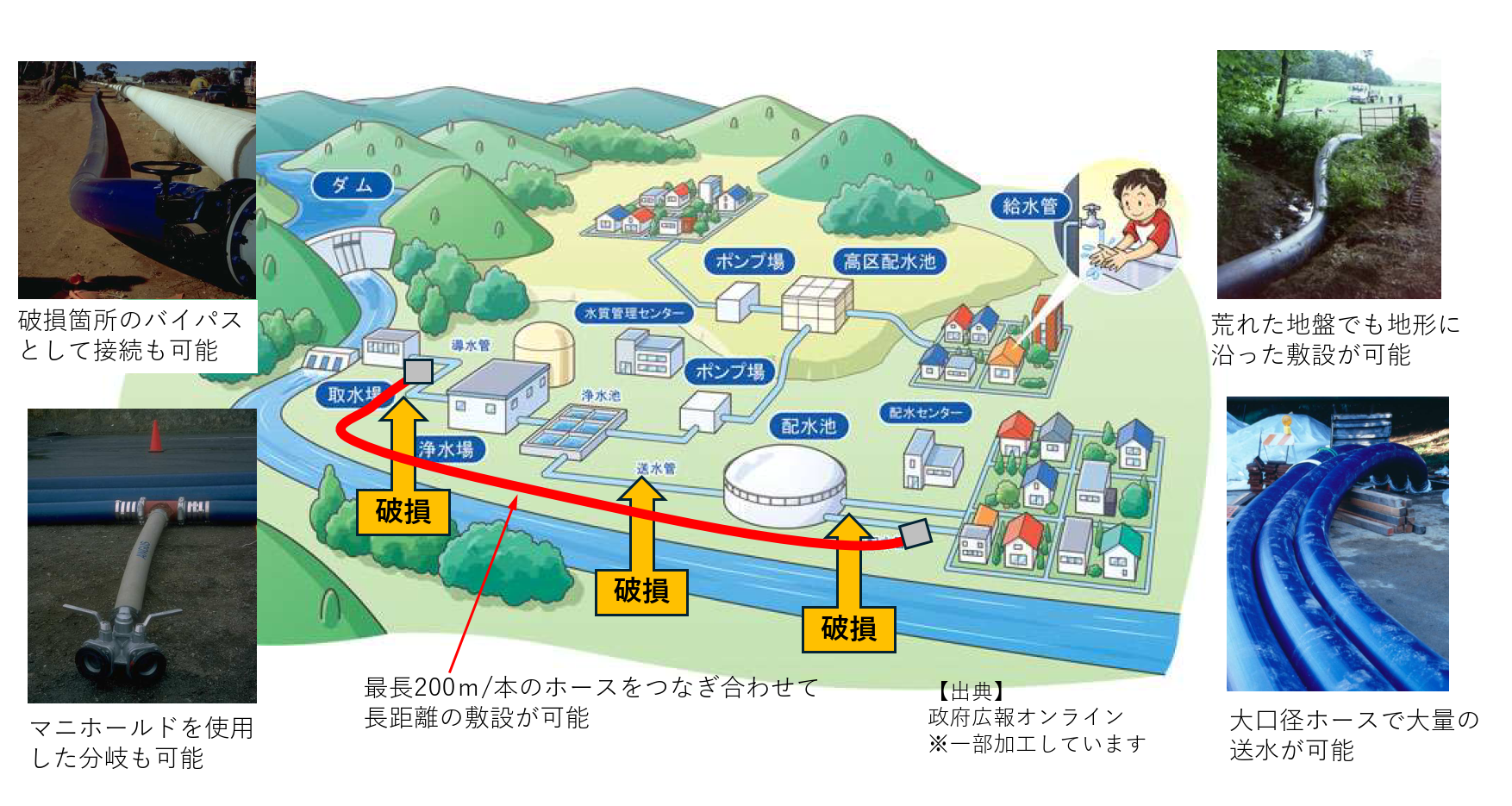

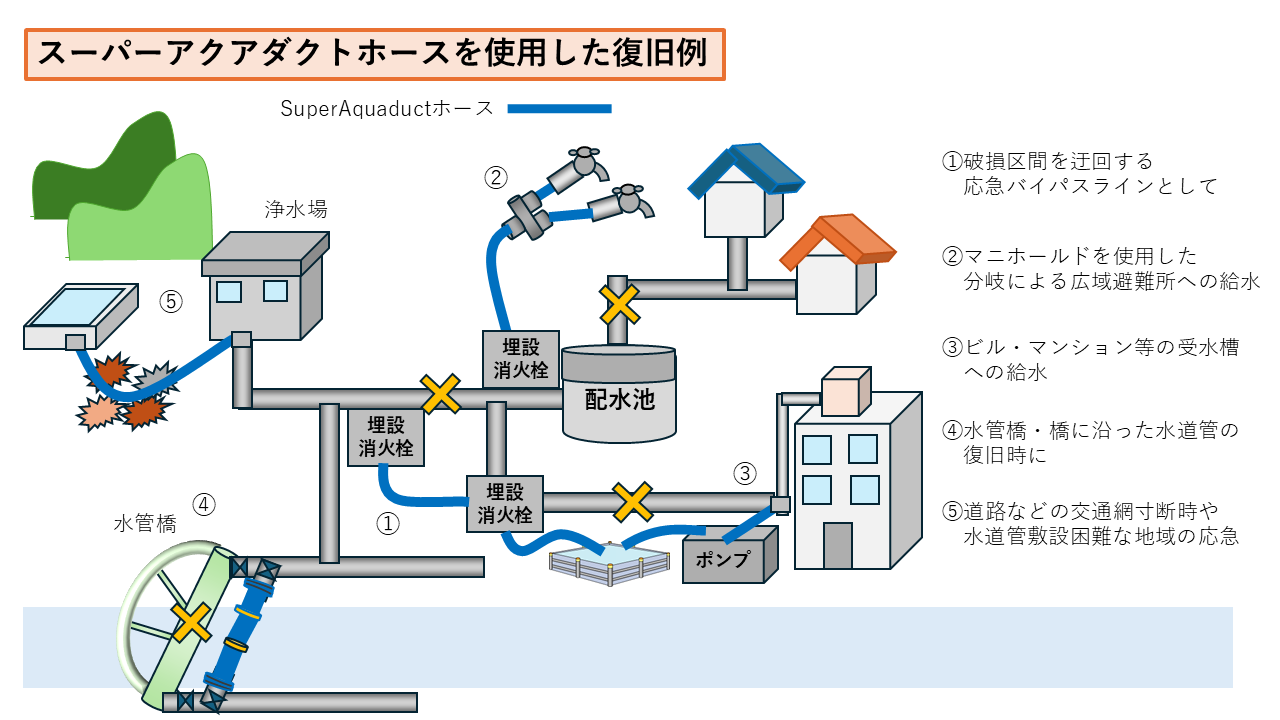

　使用イメージ　

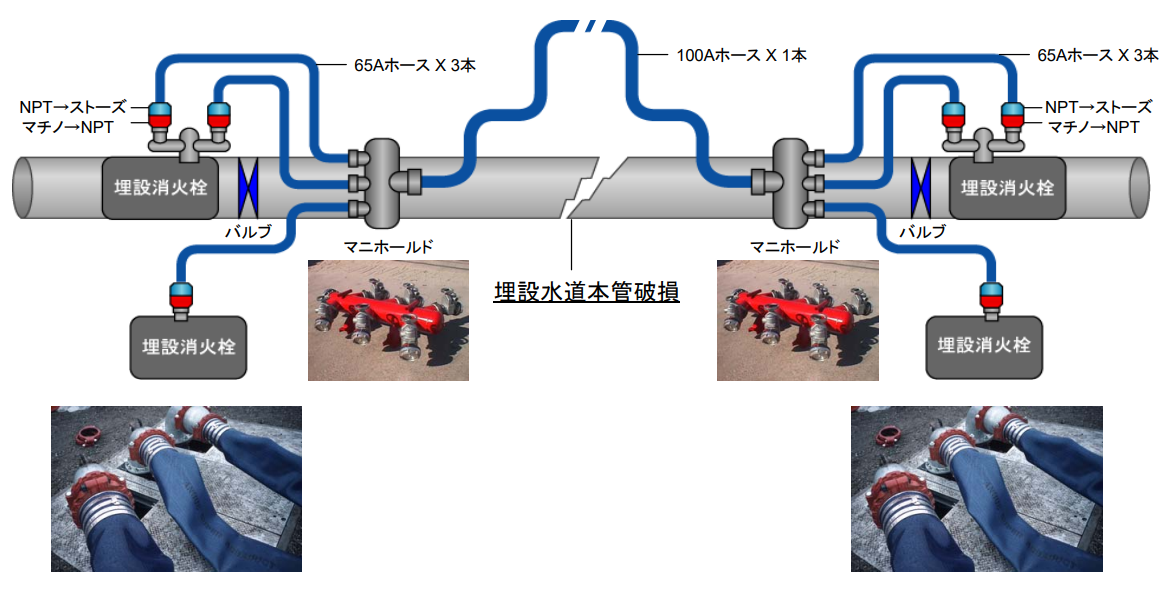

１．水道管損傷による断水に対しての応急バイパスライン

破損区間を迂回するため、損傷していない配管上の埋設消火栓同士をホースでバイパスします。

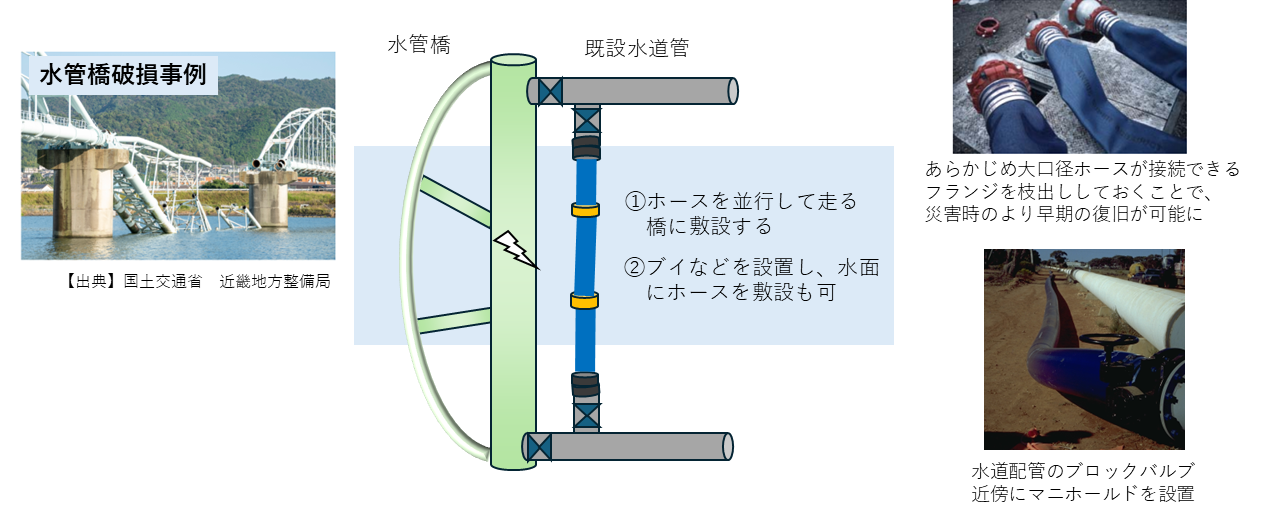

橋桁に沿わせた水道配管の洪水による破損など、予め破損個所が想定できる場合は大口径ホースが接続できるバルブ付きフランジを枝出ししておくことで早期の復旧が可能になります。

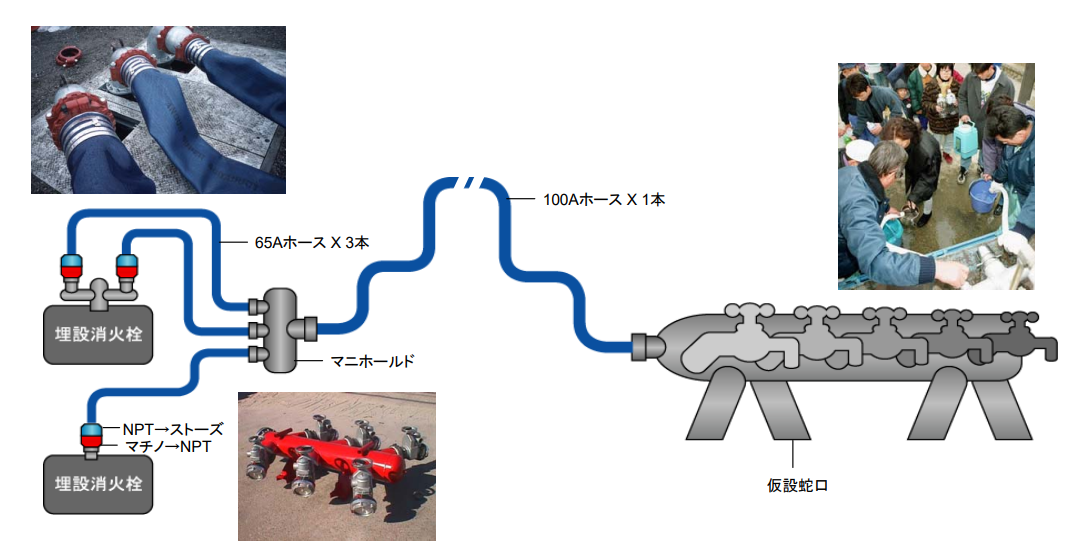

２．断水に見舞われた広域避難所への給水

周囲の水道管が破損した断水状態の広域避難所に、破損していない配管上の埋設消火栓から給水し、仮設蛇口を設置します。
また、用途に応じて集水管・分岐管などを利用し、同時に複数箇所に必要な水を送ることが出来ます。

３．断水にみまわれた広域避難所（ビル、マンション等）の受水槽への給水

断水にみまわれた建物の受水槽へ正常配管上の埋設消火栓から給水することで、建物内の水道が使用可能となります。

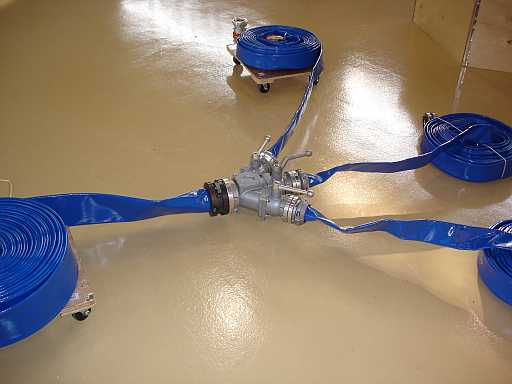

分岐管の例

　海外での使用例　

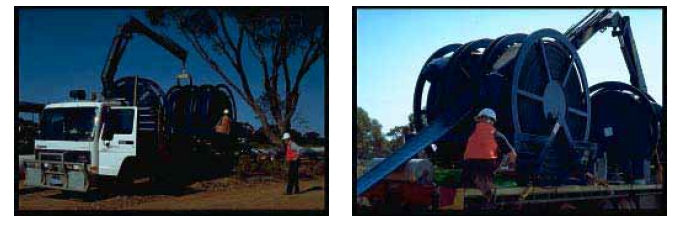

１．オーストラリア配管換装プロジェクト　（水道配管交換工事の際の飲料水送水用）

オーストラリアでの配管換装プロジェクトにて、主要配管の改造のために300mmのスーパーアクアダクトホースが採用されました。
本プロジェクトでは、ホース展張／回収システム、および300mmのスーパーアクアダクトホースを1,600m以上納入致しました。

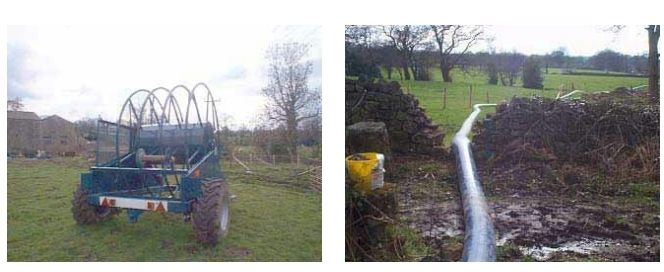

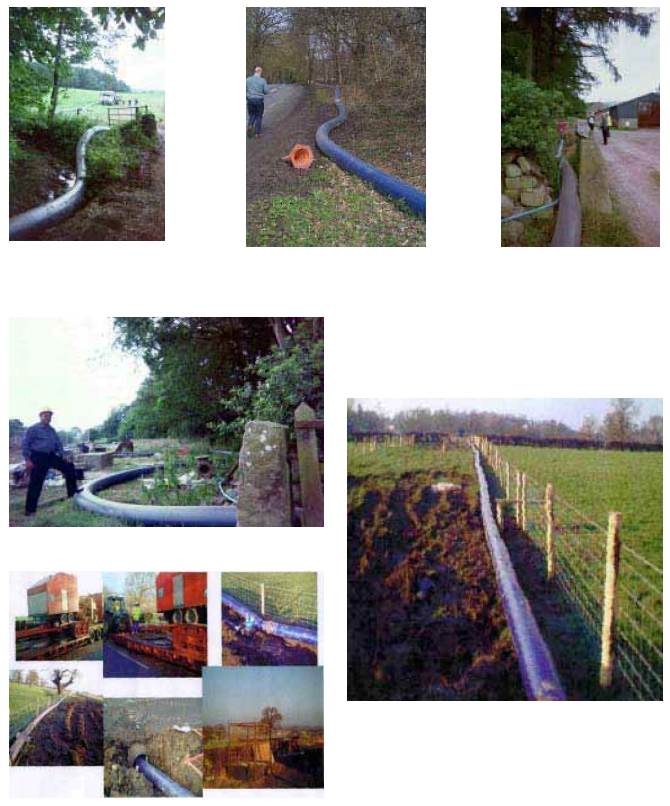

２．イギリスヨークシャー州水道局（水道配管交換工事の際の飲料水送水用）

プロジェクト名称：　パテリー橋主要管改造プロジェクト
450mmの水道本管48kmの改造のため、250mmのスーパーアクアダクトホース1,800mをヨークシャー州水道局に納入しました。
当プロジェクトには牽引式ホース展張／回収リーラーが使用され、凹凸の激しい丘陵地帯におけるスムーズな敷設を可能としました。

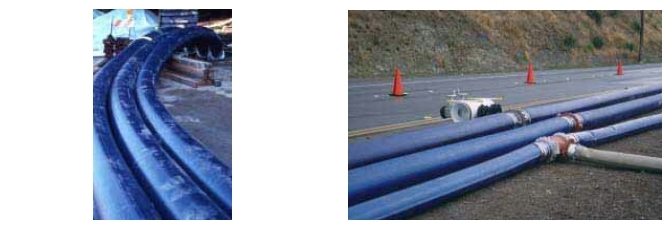

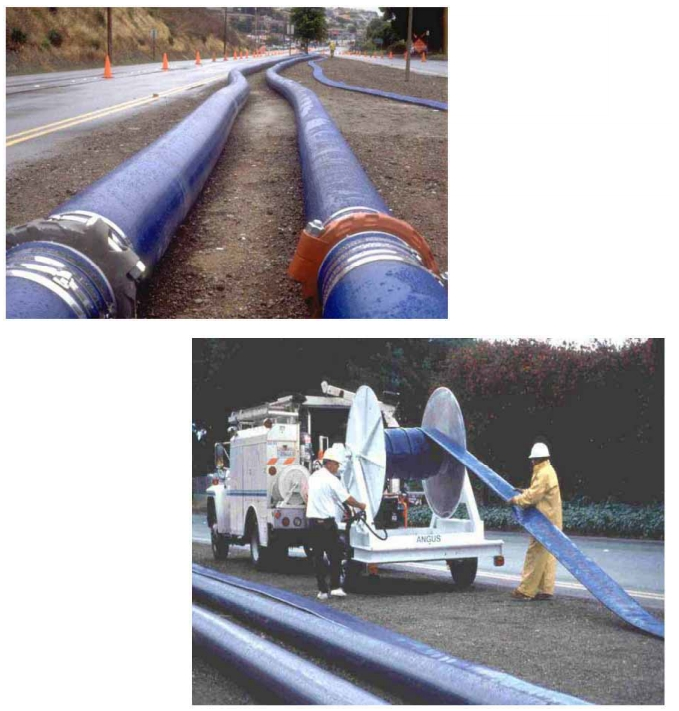

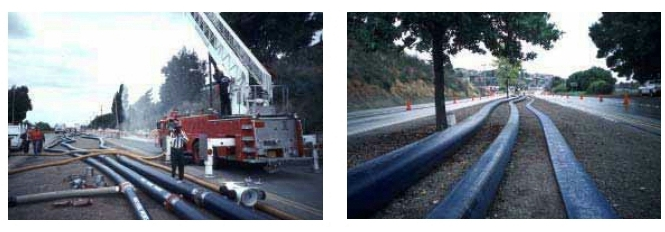

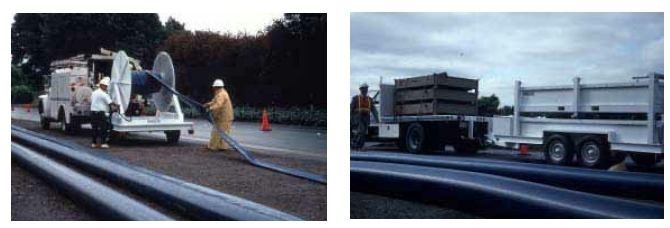

３．アメリカ　サンフランシスコ公益事業　イーストベイ電力会社　（地震・緊急の飲料水送水用）

アメリカカリフォルニア州サンフランシスコ市へ、300mmのスーパーアクアダクトホースを1,500m以上納入しました。このホースは地震発生後の水道本管修復中に、水道水送水用のバイパスとして何度も使用されました。スーパーアクアダクトホースを使用した送水方法を採用することで、通常の鋼管では何日も掛かって敷設が必要となるところを、ものの数時間で300mmホースを敷設し、水道ライフラインの早期復旧に貢献しました。

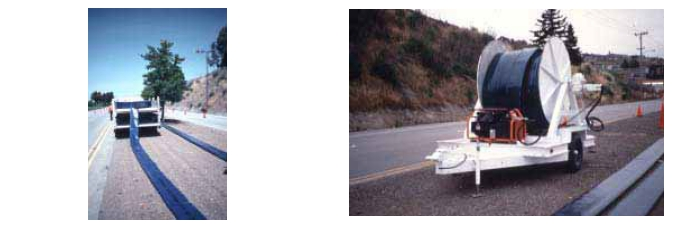

４．アメリカ　東岸地域地方公共団体（カリフォルニア州　オークランド）

本プロジェクトでは、地震時緊急の飲料水送水用として、300mmのスーパーアクアダクトホース（ヴィクトリックカップリング付き）を4,800m以上納入しました。　加えて、展張／回収ユニットも納入致しました。スーパーアクアダクトホースは、アメリカの公衆衛生財団法人の基準61（飲料水送水の基準）の認証を得ました。　スーパーアクアダクトホースは塩水の影響下でも連続使用が可能であることが認証されました。　また、塩素が付加されている飲料水も送水可能です。

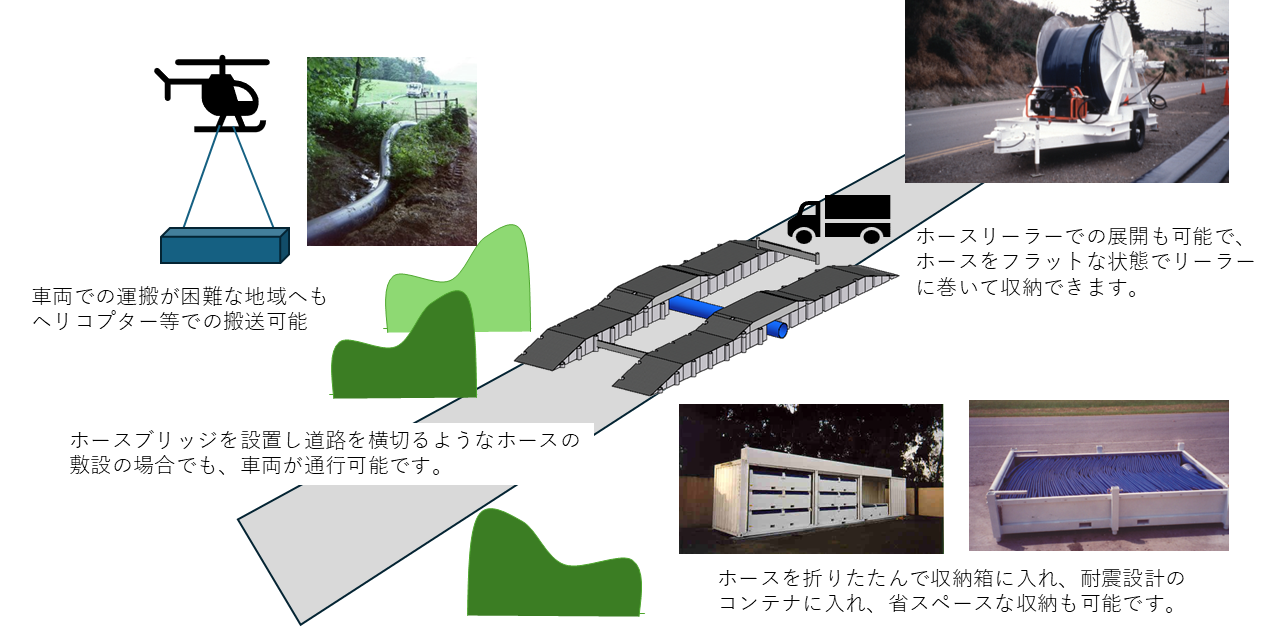

展張／回収システム
展張／回収システムとして、ISOコンテナ型の革新的なユニットを８基開発しました。　ISOコンテナ毎に３つの仕切りを設け、それぞれの仕切りに特別に設計したホース収納箱を３つ収納できるようにしました。　収納箱には200mまでのスーパーアクアダクトホースを貯蔵できます。
ISOコンテナは収納箱は確実に固定され動かないように、カリフォルニア州のUBC（設計基準）に従った耐震設計としました。　また収納箱はフォークリフトが使えるよう設計されています。加えて、展張の際に必要な人員を減らすよう、展張用のローラーが付いています。これにより、８基のユニットで計4,800ｍの300mmスーパーアクアダクトホースを取り扱えるように設計されています。
